220kV Power Transmission Pipe Tower ၊

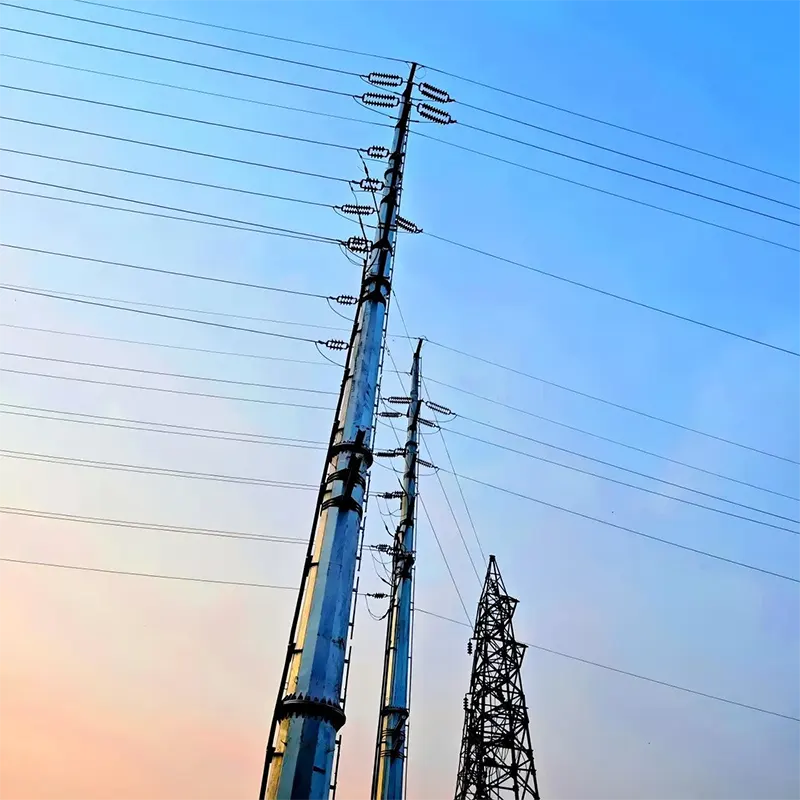

220kV ပါဝါသွယ်တန်းသော ပိုက်တာဝါသည် ထောင့်စွန်းစတီးအဖွဲ့ဝင်များ၏ ပွင့်နေသော ရာဇမတ်ကွက်များကို အခေါင်းပေါက်၊ သွယ်လျသော polygonal steel shaft ဖြင့် အစားထိုးသည် — အများအားဖြင့် 12-sided သို့မဟုတ် 16-sided၊ စတီးပြားကို cone ဖြစ်အောင် ကွေးပြီး longitudinal seam ကို ဂဟေဆက်သည်။ ရလဒ်မှာ တူညီသောစွမ်းရည်ရှိသော ရာဇမတ်ကွက်မျှော်စင်ထက် သိသိသာသာ ပါးလျပြီး အမြင်အာရုံ ပေါ့ပါးသည့် ဖွဲ့စည်းပုံဖြစ်သည်။

အဲဒါ ဘာ့ကြောင့် အရေးကြီးတာလဲ။ အဘယ်ကြောင့်ဆိုသော် မြေသည် မည်သည့် ဂီယာလိုင်း၏ စျေးအကြီးဆုံး အစိတ်အပိုင်း ဖြစ်သည်။ 220kV ဓာတ်အားပို့လွှတ်ရေးပိုက်တာဝါသည် စတုရန်းပေ 6-9 မီတာ လိုအပ်သည်။ တူညီသောဗို့အားရှိသောပိုက်တာဝါတစ်ခုသည် shaft ထက်သာလွန်သောအခြေခံအုတ်မြစ်လိုအပ်သည်။ လမ်းညာဘက်က ကျဉ်းတဲ့နေရာ၊ မြေက အကုန်အကျများတာ ဒါမှမဟုတ် ရပ်ရွာလူထုက သူတို့ရဲ့အမြင်အရ "လျှပ်စစ်ဓာတ်တိုင်တွေ" ကို ကန့်ကွက်ကြတယ် — ပိုက်မျှော်စင်သည် ပရောဂျက်များကို ဆက်လက်ရွေ့လျားစေမည့် ဒီဇိုင်းဖြစ်သည်။

Transmission Pipe Tower ၏ ဖွဲ့စည်းပုံနှင့် ပစ္စည်းများ

ရိုးတံကို ပူလှိမ့်သောစတီးပြား (Q345 / Q355) မှ သွယ်လျသော ဗဟုဂံသို့ ကွေးပြီး ချုပ်ရိုးတစ်လျှောက် ရေမြုပ်နေသော ဂဟေဆော်ခြင်းဖြင့် ဂဟေဆော်ထားသည်။ အပိုင်းများကို slip-joint sleeves သို့မဟုတ် flange ချိတ်ဆက်မှုများဖြင့် ချိတ်ဆက်ထားပြီး၊ ထိပ်ရှိ shaft တွင် လက်ဝါးချင်းချိတ်ထားသော bolt များ။

ရှပ်ပြား- Q345 / Q355၊ အမြင့်နှင့် ဝန်ပေါ်မူတည်၍ အထူ 6-30 မီလီမီတာ

အပိုင်းချိတ်ဆက်မှု- အတွင်းစလစ်-အဆစ် (လက်စွပ်) သို့မဟုတ် ဘောင်ခတ်ထားသောအနားကွပ်ကွင်းများ

လက်ဝါးချင်းချိတ်- ရာဇမတ်ကွက် သို့မဟုတ် ပြွန်၊ တစ်ခုတည်း သို့မဟုတ် နှစ်ဆပတ်လမ်းပုံစံများ

အခြေစိုက်စခန်း- ကျောက်ဆူးတုံးများပေါ်တွင် bolted base plate သို့မဟုတ် တိုက်ရိုက်ထည့်သွင်းထားသော shaft

ပြီးမြောက်ခြင်း- ISO 1461၊ 85 µm အနိမ့်ဆုံးနှုန်းအရ ပူသောငုပ်လျှပ်စွပ်ဆေး

အမြင့်: 25 မီတာ - 60 မီတာစံ; မြင့်မားသော ဒီဇိုင်းများကို တောင်းခံနိုင်ပါသည်။

ပိုက်တာဝါ၏ အဓိကအားသာချက်မှာ ၎င်း၏ torsional stiffness ဖြစ်သည်။ ရာဇ၀တ်မျှော်စင်သည် ၎င်း၏ချည်နှောင်ထားသော ကွန်ရက်မှတစ်ဆင့် လှည့်ပတ်ခြင်းကို ခံနိုင်ရည်ရှိသည်။ ပိတ်ထားသော polygonal shaft သည် မွေးရာပါ torsion ကို ခံနိုင်ရည်ရှိသည် - ထို့ကြောင့် ပိုက်တာဝါတိုင်များသည် ဟန်ချက်မညီသော conductor loading ကို ကိုင်တွယ်ပြီး လေးလံသောထောင့်သည် လှပစွာ လှည့်သွားပါသည်။

အဓိကအင်္ဂါရပ်များနှင့် အကျိုးကျေးဇူးများ

မြေခြေရာကို 70% အထိ ဖြတ်တောက်မည်

220kV ပါဝါသွယ်တန်းသည့် ပိုက်တာဝါသည် ညီမျှသော ရာဇမတ်ကွက်မျှော်စင်၏ အခြေခံဧရိယာ၏ သုံးပုံတစ်ပုံခန့် လိုအပ်သည်။ ကီလိုမီတာ 50 မျဉ်းတစ်ကြောင်းတွင်၊ ထိုကွာခြားချက်သည် လျော်ကြေးငွေစတုရန်းမီတာထောင်ပေါင်းများစွာကို ကယ်တင်နိုင်သည် — မကြာခဏဆိုသလို ပရောဂျက်ခွင့်ပြုချက်နှင့် မသေမချာဖြစ်နေသော ကွာခြားချက်။

ရပ်ကွက်အတွင်း အဆင်ပြေသော ကိုယ်ရေးအကျဉ်း

သွယ်လျသောရိုးတံသည် "ဓာတ်တိုင်" မဟုတ်ဘဲ "ဝင်ရိုးစွန်း" အဖြစ် အမြင်အာရုံဖြင့် ဖတ်သည်။ ရပ်ရွာများနှင့် စီမံကိန်းအာဏာပိုင်များသည် လမ်းများတစ်လျှောက်၊ ဆင်ခြေဖုံးရပ်ကွက်များနှင့် လူနေအိမ်ဇုန်များအနီးတွင် ပိုက်မျှော်စင်များကို ပိုမိုလွယ်ကူစွာ လက်ခံပါသည်။ လိုင်းသတ်မှတ်ချက်သည် ပိုက်တာဝါတိုင်များတောင်းဆိုသောကြောင့် ကျွန်ုပ်တို့၏မြို့ပြစီမံကိန်းအများအပြားကို တိကျစွာအတည်ပြုခဲ့သည်။

သာလွန် Torsional Strength

ပိတ်ထားသော polygonal အပိုင်းသည် twisting loads ကိုခံနိုင်ရည်မြင့်မားသော shaft ကိုပေးသည်။ ၎င်းသည် ပိုက်တာဝါတိုင်များကို ဟန်ချက်မညီသော conductor တင်းအားသည် ရာဇမတ်ကွက်ဖွဲ့စည်းပုံအား တင်းမာစေသည့်ထောင့်နှင့် terminal ရာထူးများအတွက် စံပြဖြစ်စေသည်။

ကြီးထွားမှုပိုမြန်ခြင်း၊ ဆိုဒ်အလုပ်နည်းခြင်း။

အဖွဲ့ဝင်အနည်းငယ်သည် ပိုမိုမြန်ဆန်သောစုဝေးမှုကို ဆိုလိုသည်- ရာဇမတ် 220kV ပါဝါသွယ်တန်းသည့်ပိုက်တာဝါကို 1-2 ရက်အတွင်း ကရိန်းတစ်လုံးဖြင့် အမှုထမ်းငယ်က တည်ဆောက်နိုင်ပြီး၊ ရာဇမတ်မျှော်စင်အတွက် 3-5 ရက်နှင့် နှိုင်းယှဉ်နိုင်သည်။ ဆိုက်လုပ်အားနည်းသည်၊ ကရိန်းနည်းသည်၊ ရာသီဥတုနှင့်ထိတွေ့မှုနည်းသည်။

သန့်ရှင်းပြီး ထိန်းသိမ်းမှုနည်းသော ဒီဇိုင်း

ကြိုးချိတ်ထားသည့် ကွန်ရက်မရှိခြင်းသည် ငှက်များ အသိုက်အဝန်းအတွက် နေရာမရှိခြင်း၊ တောင်တက်ခြင်းအန္တရာယ်နည်းပါးပြီး အနာဂတ်ထိန်းသိမ်းမှု ပိုမိုလွယ်ကူစေပါသည်။ သွပ်ရည်စိမ်ထားသော ရှပ်မျက်နှာပြင်သည် ချောမွေ့ပြီး မိမိဘာသာ စိမ့်ဝင်နိုင်ပြီး ရေနှင့် အညစ်အကြေးများကို ထိရောက်စွာ ဖယ်ရှားပေးပါသည်။

ထုတ်ကုန်သတ်မှတ်ချက်များ

ရိုးရိုးအပလီကေးရှင်းများ

220kV ပါဝါသွယ်တန်းသည့်ပိုက်တာဝါတိုင် ထုတ်လုပ်သူနှင့် ပေးသွင်းသူအနေဖြင့် MTtower သည် ဤတာဝါတိုင်များကို စက်ရုံတိုက်ရိုက်စျေးနှုန်းဖြင့် အစုလိုက် ထောက်ပံ့ပေးသည်-

220kV လိုင်းများမှတဆင့် စိုက်ပျိုးမြေများကို လျော်ကြေးပေးခြင်းသည် အဓိကကုန်ကျစရိတ်ဖြစ်သည်။

မြို့ပြနှင့် ဆင်ခြေဖုံးစင်္ကြံများသည် လမ်း၏ ညာဘက်ကို ကန့်သတ်ထားသည်။

အဝေးပြေးလမ်းနှင့် မီးရထား လမ်းကြောင်းများ ကပ်လျက် တည်ရှိရာ နေရာ သာယာမှု

ဓာတ်အားခွဲရုံ အဝင်အထွက် အဆောက်အဦများ (terminal pipe towers)

လေအားလျှပ်စစ်နှင့် PV စက်ရုံ 220kV စုဆောင်းခြင်းနှင့် တင်ပို့ခြင်းလိုင်းများ

လက်ရှိ 110kV စင်္ကြံများကို 220kV သို့ ညာဘက်သို့ မချဲ့ဘဲ အဆင့်မြှင့်တင်ခြင်း

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- ပိုက်မျှော်စင်က ရာဇမတ်ကွက်ထက် ဘယ်အချိန်မှာ ပိုအဓိပ္ပာယ်ရှိသလဲ။

ဖြေ- မြေယာလျော်ကြေးက စျေးကြီးတဲ့အခါ၊ လမ်းညာဘက်က ကျဉ်းတယ်၊ ဒါမှမဟုတ် အလှအပရေးရာကိစ္စ - မြို့ပြ၊ လယ်မြေ၊ အဝေးပြေးလမ်းနဲ့ ဓာတ်အားခွဲရုံတွေ နီးလာပြီ။ မြေဈေးသက်သက်သာသာနဲ့ လိုင်းကပွင့်တဲ့နိုင်ငံကိုဖြတ်ရင်၊ ရာဇ၀တ်မျှော်စင်က များသောအားဖြင့် ပိုသက်သာတယ်။ သင့်လမ်းကြောင်းအတွက် ရွေးချယ်စရာနှစ်ခုစလုံးကို ကျွန်ုပ်တို့ ကုန်ကျနိုင်ပါသည်။

မေး- 220kV ဓာတ်အားပို့လွှတ်ရေးပိုက်တာဝါကို ဘယ်လိုတည်ဆောက်ထားလဲ။

A- အပိုင်းများကို ကရိန်းဖြင့် ရုတ်သိမ်းပြီး အောက်ခြေအပိုင်းကို ဦးစွာ စလစ်-အဆစ် သို့မဟုတ် အနားကွပ်ချိတ်ဆက်မှုများဖြင့် ချိတ်ဆက်ထားသည်။ လက်ဝါးကပ်တိုင်များကို မြေပြင်ပေါ်တွင် ကြိုတင်စုစည်းထားပြီး အပိုင်းတစ်ပိုင်းအဖြစ် မြှောက်ထားသည်။ ပုံမှန်အားဖြင့် တန်ချိန် 30-60 ရှိသော ကရိန်းဖြင့် 1-2 ရက်အတွင်း နှစ်ခုပတ်လမ်းပိုက်တာဝါတိုင်ကို စိုက်ထူသည်။

မေး- ပိုက်တာဝါတိုင်များသည် ထောင့်နှင့် ဂိတ်နေရာများကို ကိုင်တွယ်နိုင်ပါသလား။

ဖြေ- ဟုတ်တယ် — သူတို့ရဲ့ တောင့်တင်းတဲ့ တောင့်တင်းမှုက သူတို့ကို ထောင့်နဲ့ terminal အနေအထားတွေမှာ အထူးကောင်းမွန်စေတယ်။ ပရောဂျက်များစွာသည် ထောင့်များအပါအဝင် လိုင်းတစ်ခုလုံးအတွက် ပိုက်မျှော်စင်များကို အသုံးပြုသည်။ အလွန်လေးလံသောထောင့်များအတွက် ကျွန်ုပ်တို့သည် ရိုးတံအထူကို အားဖြည့်ပေးပါသည်။

မေး- သွပ်ပြားအထူကဘာလဲ။

A- ISO 1461 အတွက် အနည်းဆုံး Standard 85 µm။ ကမ်းရိုးတန်း သို့မဟုတ် စက်မှုပတ်ဝန်းကျင်အတွက်၊ ကျွန်ုပ်တို့ အကြံပြုလိုသည်မှာ 110–120 µm — ကုန်ကျစရိတ်အနည်းငယ်တိုးကာ တောင်းဆိုမှုအရ ရနိုင်ပါသည်။

Q: ပို့ဆောင်ချိန်နှင့် MOQ ကဘာလဲ။

A: စိတ်ကြိုက်ပိုက်တာဝါတိုင်များအတွက် MOQ: 1 set ။ 30 အစုံအတွက် ပို့ဆောင်ခြင်း- ငွေသွင်းပြီးနောက် အလုပ်လုပ်ရက် 20 ခန့်။ ငွေပေးချေမှု- 30% T/T အပ်ငွေ၊ ပို့ဆောင်ခြင်းမပြုမီ လက်ကျန်ငွေ။
