400kV High Voltage Transmission Line Tower
  • 400kV High Voltage Transmission Line Tower400kV High Voltage Transmission Line Tower
  • 400kV High Voltage Transmission Line Tower400kV High Voltage Transmission Line Tower
  • 400kV High Voltage Transmission Line Tower400kV High Voltage Transmission Line Tower

400kV High Voltage Transmission Line Tower

    Maotong သည် တရုတ်နိုင်ငံတွင် နာမည်ကြီး ပါဝါတာဝါတိုင်များ ထုတ်လုပ်သည့် ကုမ္ပဏီဖြစ်သည်။ ၎င်း၏ 400kV မြင့်မားသော ဗို့အား သွယ်တန်းထားသော တာဝါသည် တာဝေးဓာတ်အားလိုင်းများ၏ ကျောရိုးဖြစ်သည်။ MTtower သည် IEC/GB စံနှုန်းများအလိုက် 400kV ရာဇမတ်ကွက် စတီးလ်တာဝါတိုင်များ — suspension၊ tension၊ angle နှင့် terminal အမျိုးအစားများ။ နှစ် 50+ ဒီဇိုင်းသက်တမ်း၊

    စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

    ကုန်ပစ္စည်းအကြောင်းအရာ

    400kV high voltage transmission line tower သည် ဗို့အားမြင့် conductors များ၊ ground wire များနှင့် insulator များကို မြေပြင်အထက် ဘေးကင်းသော အမြင့်တွင် ပံ့ပိုးပေးသည့် သံမဏိရာဇမတ်ကွက်များ တည်ဆောက်မှုဖြစ်သည်။ "400kV" သည် ၎င်းသယ်ဆောင်သည့် လိုင်းဗို့အားကို ရည်ညွှန်းသည် — ပြည်နယ်နှင့် နိုင်ငံတကာ ဓာတ်အား လွှဲပြောင်းရန်အတွက် အသုံးပြုသည့် အမြင့်ဆုံး ဗို့အားအတန်းများထဲမှ ဖြစ်သည်။ ဤဗို့အားအဆင့်တွင်၊ လိုင်းတစ်ခုရှိမျှော်စင်တိုင်းသည် conductor အလေးချိန် တန်ရာပေါင်းများစွာကို ထိန်းထားရပြီး လေနှင့်ရေခဲတင်နေစဉ်အတွင်း ကြီးမားသောတင်းမာမှုကို ခံနိုင်ရည်ရှိရမည်ဖြစ်သည်။

    ထုတ်ကုန်သတ်မှတ်ချက်များ

    ကန့်သတ်ချက်

    စံသတ်မှတ်ချက်

    ဗို့အားအတန်းအစား

    400kV (တောင်းဆိုချက်အရ 345kV/500kV)

    Tower အမျိုးအစားများ

    Suspension / Tension / Angle / Terminal

    Circuit Configuration

    Single/Double/ Multi-circuit

    Tower အမြင့်

    25m မှ 80m (မြစ်ကူးများအတွက်ပိုမိုမြင့်မား)

    ပင်မခြေထောက်သံမဏိ

    Q355/Q420 စွမ်းအားမြင့် သံမဏိ

    Bracing သံမဏိ

    Q235B/Q355B ထောင့်အပိုင်းများ

    တ်ာ

    စွမ်းအားမြင့် 8.8 / 10.9 အဆင့်၊ ပူပြင်းသော နစ်မြုပ်သော သွပ်ရည်စိမ်ခံ

    သွပ်ရည်စိမ်ခြင်း။

    ISO 1461၊ 85 µm မိနစ် (တောင်းဆိုချက်အရ 120 µm အထိ)

    ဒီဇိုင်းစံနှုန်းများ

    IEC 60652 / IEC 60815 / GB 50545 / BS EN 50341

    ဒီဇိုင်းလေတိုက်နှုန်း

    ဆိုဒ်အခြေအနေတစ်ခုအတွက် 28 m/s – 45 m/s

    ဒီဇိုင်းဘဝ

    နှစ် 50+

    Foundation အမျိုးအစား

    သွပ်ရည်စိမ်ထားသော ပင်တိုထောင့်များထည့်ထားသော ကွန်ကရစ်



    အဓိကအင်္ဂါရပ်များနှင့် အကျိုးကျေးဇူးများ

    Extreme Loading အတွက် အင်ဂျင်နီယာချုပ်

    ကျွန်ုပ်တို့၏ 400kV တာဝါတိုင်များကို အဆိုးရွားဆုံး ပေါင်းစပ်ဝန်ထုပ်ဝန်ပိုးများနှင့် ဆန့်ကျင်သည့် အကန့်အသတ်ရှိသော ဒြပ်စင်ဆော့ဖ်ဝဲဖြင့် ဖွဲ့စည်းတည်ဆောက်ထားသည်- 40 m/s လေအား ရေခဲတင်ထားသော conductors များ၊ ကျိုး-ဝါယာကြိုးများ တင်းမာမှုမညီမျှမှုနှင့် အပူချိန်ကြောင့် sag။ IEC 60652/GB 50545 အရ ဘေးကင်းရေးအချက်များ။ တွက်ချက်မှုအရ တာဝါတိုင်သည် ရပ်နေပါသည်။


    စွမ်းအားမြင့်သံမဏိ၊ အောက်တန်ချိန်

    Q420 သည် သမားရိုးကျ Q235 ဒီဇိုင်းများထက် တာဝါတိုင်အလေးချိန်ကို 15-25% လျှော့ချနိုင်သည်။ တန်ချိန်နည်းခြင်းဆိုသည်မှာ သယ်ယူစရိတ်သက်သာခြင်း၊ အုတ်မြစ်သေးငယ်ခြင်းနှင့် တာဝါတိုင် 500 တို့ကို ပေါင်းစည်းထားသည့် စုဆောင်းငွေကို ဆိုလိုသည်။


    နှစ် 50+ ဝန်ဆောင်မှုအတွက် Hot-Dip Galvanized

    အစိတ်အပိုင်းတစ်ခုစီတိုင်းသည် အနည်းဆုံး 85 µm ဇင့်အလွှာဖြင့် ISO 1461 အရ ပူပြင်းသောသွပ်ရည်ဖြင့် သွပ်ရည်ပြုလုပ်ထားသည်။ ပုံမှန်လေထုပတ်ဝန်းကျင်တွင်၊ ပထမပြုပြင်မွမ်းမံခြင်းမပြုမီ နှစ်ပေါင်း 50+ မျှော်လင့်ပါ။ ကမ်းရိုးတန်း သို့မဟုတ် စက်မှုအဆိပ်သင့်သည့်ဇုန်များအတွက်၊ ကျွန်ုပ်တို့သည် ပိုထူသောအပေါ်ယံပိုင်း (120 µm အထိ) သို့မဟုတ် duplex coating စနစ်များကို ပေးဆောင်ပါသည်။


    လဲလှယ်နိုင်သော၊ Field-Proven ချိတ်ဆက်မှုများ

    ခြေထောက်အင်္ဂါများနှင့် ချည်နှောင်ခြင်းများကို တိကျသောပုံစံဖြင့်ပြုလုပ်ထားသော bolt အပေါက်များဖြင့် ဖန်တီးထားသောကြောင့် မတူညီသောထုတ်လုပ်မှုအသုတ်များမှ အလားတူတာဝါတိုင်များသည် အပြန်အလှန်အလဲအလှယ်စုဝေးကြသည်။ ကျွန်ုပ်တို့၏တာဝါတိုင်များသည် ကောင်းမွန်စွာပြုလုပ်ထားသော ပရိဘောဂအစိတ်အပိုင်းတစ်ခုကဲ့သို့ အတူတကွဖြစ်သည်—ကြိတ်ခွဲခြင်းမရှိ၊ ကောက်နုတ်ခြင်းမရှိ၊


    စာရွက်စာတမ်းအစုံအလင်

    400kV မြင့်မားသောဗို့အား သွယ်တန်းထားသော တာဝါတိုင်တစ်ခုစီတိုင်းသည် အသိအမှတ်ပြုထားသော တီထွင်ဖန်တီးမှုပုံများ၊ ပစ္စည်းစမ်းသပ်မှုလက်မှတ်များ၊ သွပ်ရည်စိမ်ထားသော အထူအစီရင်ခံစာများနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ တွက်ချက်မှုအကျဉ်းချုပ်များပါရှိသည်။ သင့်အတိုင်ပင်ခံများနှင့် စစ်ဆေးရေးအဖွဲ့သည် ဝဘ်ဆိုက်လက်ခံမှုအတွက် လိုအပ်သမျှကို ရရှိသည်။


    ရိုးရိုးအပလီကေးရှင်းများ

    400kV မြင့်မားသောဗို့အားသွယ်တန်းခြင်းတာဝါတိုင် ထုတ်လုပ်သူနှင့် ပေးသွင်းသူအနေဖြင့် MTtower သည် အသုံးဝင်မှုများ၊ EPC ကန်ထရိုက်တာများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲဆော့ဖ်ဝဲများအတွက် တာဝါတိုင်များကို ဖန်တီးထုတ်လုပ်သည် — အတွက် စက်ရုံတိုက်ရိုက်စျေးနှုန်းဖြင့် အစုလိုက်ပံ့ပိုးပေးသည်-

    ပြည်နယ်နှင့် ဒေသ အချင်းချင်းကြား 400kV ကျောရိုး ဂီယာလိုင်းများ

    အပူပိုင်း၊ ရေအားလျှပ်စစ်နှင့် အဏုမြူဓာတ်အားပေးစက်ရုံကြီးများမှ လျှပ်စစ်ဓာတ်အား ရွှေ့ပြောင်းခြင်း။

    လေအားလျှပ်စစ်နှင့် ဆိုလာစိုက်ခင်းချိတ်ဆက်မှု စင်္ကြံများ (400kV စုဆောင်းသူလိုင်းများ)

    နယ်စပ်ဖြတ်ကျော် ဓာတ်အားချိတ်ဆက်ကိရိယာများနှင့် ပို့ကုန်လိုင်းများ

    220kV/330kV စင်္ကြံများကို 400kV အဆင့်အထိ အစားထိုးခြင်းနှင့် အဆင့်မြှင့်တင်ခြင်း

    မြစ်ကိုဖြတ်၍ တောင်တက်လမ်းအပိုင်းများတွင် မြင့်မားလေးလံသော တာဝါတိုင်များ လိုအပ်ခြင်း။


    ထုတ်လုပ်မှုလုပ်ငန်းစဉ်

    400kV မြင့်မားသော ဗို့အားလိုင်း တာဝါတိုင်တိုင်းသည် အသေးစိတ် ဒီဇိုင်းဖြင့် စတင်သည်- ကျွန်ုပ်တို့သည် တာဝါတိုင် ကောက်ကြောင်းအား 3D မျှော်စင်ဆော့ဖ်ဝဲလ်ကို အသုံးပြု၍ အဖွဲ့ဝင်တစ်ဦးချင်း ဖန်တီးထုတ်လုပ်သည့် ပုံများအဖြစ်သို့ ပြောင်းလဲကာ ဖြတ်တောက်မှုစာရင်းများ၊ အပေါက်ပုံစံ နမူနာများနှင့် အလုပ်ရုံဆွေးနွေးပွဲမှ မီလီမီတာအထိ လိုက်လုပ်ထားသော တပ်ဆင်ပုံများကို ထုတ်ပေးပါသည်။


    ထုတ်လုပ်ခြင်း- ထောင့်သံမဏိကို ဖြောင့်ဖြောင့်ထားပြီး၊ CNC ကို အရှည်လိုက်ဖြတ်ပြီး တိကျသောပုံစံပလိတ်များဖြင့် အပေါက်ဖောက်ခြင်း သို့မဟုတ် တူးခြင်း။ အဖွဲ့ဝင်တစ်ဦးစီတိုင်းသည် ပုံများနှင့်ကိုက်ညီသော သီးသန့်တဂ်တစ်ခုဖြင့် အမှတ်အသားပြုထားသောကြောင့် စတီးလ်သည် ၎င်း၏ရာထူးအတွက် "တံဆိပ်တပ်ထားပြီးသော" ဆိုက်တွင် ရောက်ရှိသည်။


    သွပ်ရည်မွမ်းမံခြင်းမပြုမီ၊ အမျိုးအစားတစ်ခုစီ၏ အနည်းဆုံးတာဝါတစ်ခုအတွက် အစမ်းတပ်ဆင်မှု အပြည့်အစုံကို ပြုလုပ်သည်။ ဤနေရာတွင် ကျွန်ုပ်တို့သည် အပေါက်တန်းညှိမှု၊ အသင်းဝင်အံဝင်ခွင်ကျမှုနှင့် ဂျီသြမေတြီ အလုံးစုံကို စစ်ဆေးခြင်းဖြစ်သည် — ထုတ်လုပ်သူများစွာကျော်သွားသည့် အဆင့်တစ်ခုဖြစ်ပြီး ကျွန်ုပ်တို့၏လယ်ပြင်တည်ဆောက်မှုသည် အလွန်ချောမွေ့နေသောကြောင့်ဖြစ်သည်။

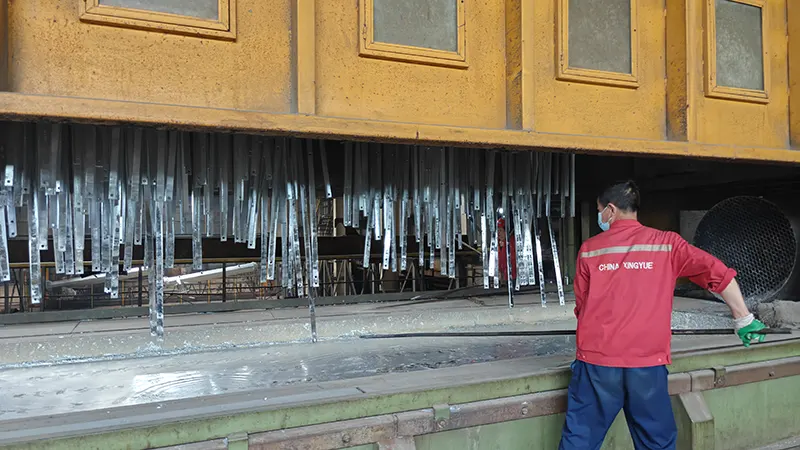

    Galvanizing- အစိတ်အပိုင်းများကို အဆီပြန်ခြင်း၊ ဟိုက်ဒရိုကလိုရစ်အက်ဆစ်ဖြင့် အချဉ်ဖောက်ပြီး ဇင့်ကို ~450°C တွင် သွန်းသောသွန်းထဲတွင် နှစ်မြှုပ်ထားသည်။ ဇင့်အလွှာအထူကို အသုတ်တိုင်းတွင် သံလိုက်ကိရိယာဖြင့် စစ်ဆေးသည်။ နောက်ဆုံးစစ်ဆေးခြင်းတွင် အတိုင်းအတာ၊ သွပ်အကျုံးဝင်မှုနှင့် ဘော့လုံးများ အကျုံးဝင်သည်။


    ဘာကြောင့် မော်တုံကို ရွေးတာလဲ။

    Qingdao Maotong Power Equipment Co., Ltd. သည် 220kV ဂီယာလိုင်းတာဝါတိုင်ထုတ်လုပ်မှုလိုင်စင်နှင့် 500kV သံမဏိပိုက်တာဝါ အရည်အသွေးလက်မှတ်အပါအဝင် အမျိုးသားစက်မှုထုတ်ကုန်ထုတ်လုပ်မှုလိုင်စင်ကို ရရှိထားသည်။ ကျွန်ုပ်တို့သည် အလုပ်အကိုင်-အရောင်းဆိုင် တီထွင်သူမဟုတ်ပါ — ကျွန်ုပ်တို့သည် ဗို့အားမြင့်တာဝါ ထုတ်ကုန်များ၏ လိုင်စင်ရ ထုတ်လုပ်သူဖြစ်သည်။


    ကျွန်ုပ်တို့၏ မှတ်ပုံတင်ထားသော ဝန်ထမ်း 205 တွင် 85 သည် structural design၊ detailing နှင့် QC ကို ကိုင်တွယ်သော အကြီးတန်းနှင့် အလယ်အလတ်အင်ဂျင်နီယာများ အပါအဝင် နည်းပညာပိုင်းဆိုင်ရာ ကျွမ်းကျင်သူများဖြစ်သည်။ လိုင်းလမ်းကြောင်းတစ်ခုယူလာပြီး ကိုက်ညီအောင် တာဝါတိုင်များကို အင်ဂျင်နီယာလုပ်ပါမည်။

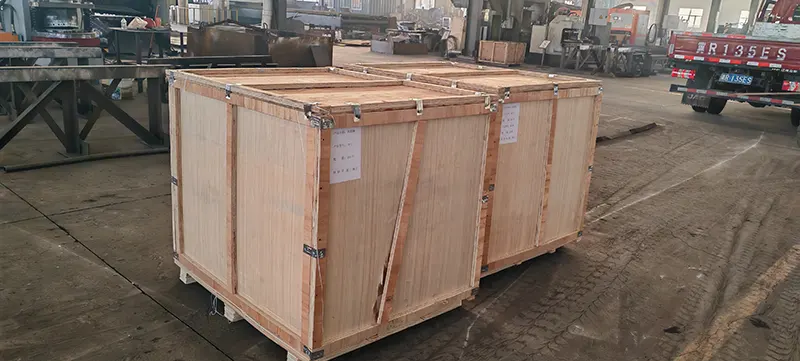

    မျှော်စင်အဖွဲ့ဝင်များကို စည်းဝေးပွဲအစီအစဥ်ဖြင့် ထုပ်ပိုးထားပြီး၊ သံမဏိကြိုးများဖြင့် ပတ်ထားကာ bearing point များတွင် ပလပ်စတစ်ဖလင်ဖြင့် ကာကွယ်ထားသည်။ သေးငယ်သော အစိတ်အပိုင်းများ (ဘောလီများ၊ အ၀တ်လျှော်စက်၊ ဆက်စပ်ပစ္စည်းများ) ကို သေတ္တာဖြင့် ရှင်းရှင်းလင်းလင်း တံဆိပ်တပ်ထားသည်။ ကျွန်ုပ်တို့၏အလုပ်ရုံမှ Qingdao ဆိပ်ကမ်းရှိ ကွန်တိန်နာများ သို့မဟုတ် အစုအဝေးသင်္ဘောများထံသို့ တိုက်ရိုက်တင်ဆောင်သော ပင်လယ်ရေကြောင်းကုန်စည်ပို့ဆောင်ရေးစံချိန်စံညွှန်းများအတိုင်း ထုပ်ပိုးတင်ပို့ခြင်း။


    စာရွက်စာတမ်း- ကုန်သွယ်လုပ်ငန်းခွန်ပြေစာ၊ ထုပ်ပိုးမှုစာရင်း၊ သယ်ယူစရိတ်၊ မူရင်းသက်သေခံလက်မှတ်၊ ပစ္စည်းစမ်းသပ်မှု လက်မှတ်များ၊ သတ္တုစိမ်ထားသော အစီရင်ခံစာများ။ 400kV မြင့်မားသော ဗို့အား သွယ်တန်းခြင်း တာဝါတိုင် စျေးနှုန်းများ၊ အစုလိုက် အမှာစာများ သို့မဟုတ် စျေးနှုန်းအတွက်၊ ကျွန်ုပ်တို့၏ ပို့ကုန်အရောင်းအဖွဲ့ထံ ဆက်သွယ်ပါ။



    အမြဲမေးလေ့ရှိသောမေးခွန်းများ

    မေး- 400kV မြင့်မားတဲ့ ဗို့အားလိုင်း လိုင်းတာဝါကို ကိုးကားဖို့ ဘာအချက်အလက်တွေ လိုအပ်လဲ။

    A- တာဝါတိုင်အမျိုးအစား (ဆိုင်းထိန်း/တင်းမာမှု/ထောင့်)၊ အမြင့်၊ လိုင်းဗို့အား၊ စပယ်ယာအရွယ်အစားနှင့် တင်းမာမှု၊ ဒီဇိုင်းလေနှင့် ရေခဲတင်ခြင်း နှင့် သက်ဆိုင်သည့်စံနှုန်း (IEC၊ GB သို့မဟုတ် ဒေသတွင်း)။ သင့်တွင် မျှော်စင်ပုံများရှိပါက ၎င်းတို့ထံမှ တိုက်ရိုက်ကိုးကားနိုင်သည် — PDF သို့မဟုတ် DWG ကို ကျွန်ုပ်တို့ထံ ပေးပို့ပြီး ၄၈ နာရီအတွင်း ကျွန်ုပ်တို့တုံ့ပြန်ပါမည်။


    မေး- အမျိုးအစားတစ်ခုတည်းတင်မဟုတ်ဘဲ လိုင်းအပြည့်အစုံအတွက် တာဝါတိုင်များ ပံ့ပိုးပေးနိုင်ပါသလား။

    A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် 400kV လိုင်းပရောဂျက်များအပြီးသတ်အတွက် ဆိုင်းထိန်း၊ တင်းမာမှု၊ ထောင့်နှင့် တာမီနယ်တာဝါတိုင်များ—တာဝါတိုင်အချိန်ဇယားအပြည့်အစုံကို ဖန်တီးပါသည်။ အုတ်မြစ်ချလံထောင့်များနှင့် ချိတ်ဆက်မှု ဟာ့ဒ်ဝဲများကိုလည်း ကျွန်ုပ်တို့ ပံ့ပိုးပေးပါသည်။


    Q: မင်းရဲ့ အနည်းဆုံး မှာယူမှုပမာဏက ဘယ်လောက်လဲ။

    A: စိတ်ကြိုက်တာဝါတိုင်များအတွက်၊ MOQ သည် ရှေ့ပြေးပုံစံ သို့မဟုတ် စမ်းသပ်ခြင်းရည်ရွယ်ချက်များအတွက် 1 set ဖြစ်သည်။ ထုတ်လုပ်မှုစျေးနှုန်းအတွက်၊ အတွဲလိုက်ထုတ်လုပ်ခြင်း၏ထိရောက်မှုမှအကျိုးကျေးဇူးရရှိရန် အနည်းဆုံး 10 အစုံကို မှာယူရန် အကြံပြုအပ်ပါသည်။


    မေး- တာဝါတိုင်များကို ပြန်လည်မွမ်းမံခြင်းမပြုဘဲ ဆိုက်ပေါ်တွင် အံဝင်ခွင်ကျဖြစ်အောင် သင်မည်သို့သေချာသနည်း။

    A- တာဝါတိုင်အမျိုးအစားတိုင်းသည် သွပ်ရည်မစိုမီတွင် အပြည့်အ၀ စမ်းသပ်တပ်ဆင်မှုကို ခံယူရသည်။ Bolt အပေါက်များကို တိကျသော CNC အချွန်အတက်/တူးဖော်မှုဖြင့် ပုံစံထုတ်ထားပြီး အဖွဲ့ဝင်တစ်ဦးစီကို ပုံများတွင် တဂ်ထားသည်။ ကျွန်ုပ်တို့၏ မှတ်တမ်း- တည်ဆောက်ရေး ဝန်ထမ်းများသည် ကျွန်ုပ်တို့၏ တာဝါတိုင်များကို ကြိတ်ခြင်း သို့မဟုတ် ဖမ်းခြင်းမပြုဘဲ စုဝေးကြသည်။


    မေး- မင်းရဲ့ငွေပေးချေမှုနဲ့ ပို့ဆောင်မှုစည်းကမ်းတွေကဘာလဲ။

    A: ပုံမှန်အားဖြင့် 30% T/T စပေါ်ငွေ၊ ပို့ဆောင်ခြင်းမပြုမီ T/T သို့မဟုတ် L/C ဖြင့် လက်ကျန်ငွေ။ 30 အစုံအတွက် ငွေသွင်းပြီး အလုပ်ရက် 20 အတွင်း ပို့ဆောင်ပေးပါသည်။ EXW၊ FOB၊ CFR သို့မဟုတ် CIF Qingdao — သင့်ရွေးချယ်မှု။
