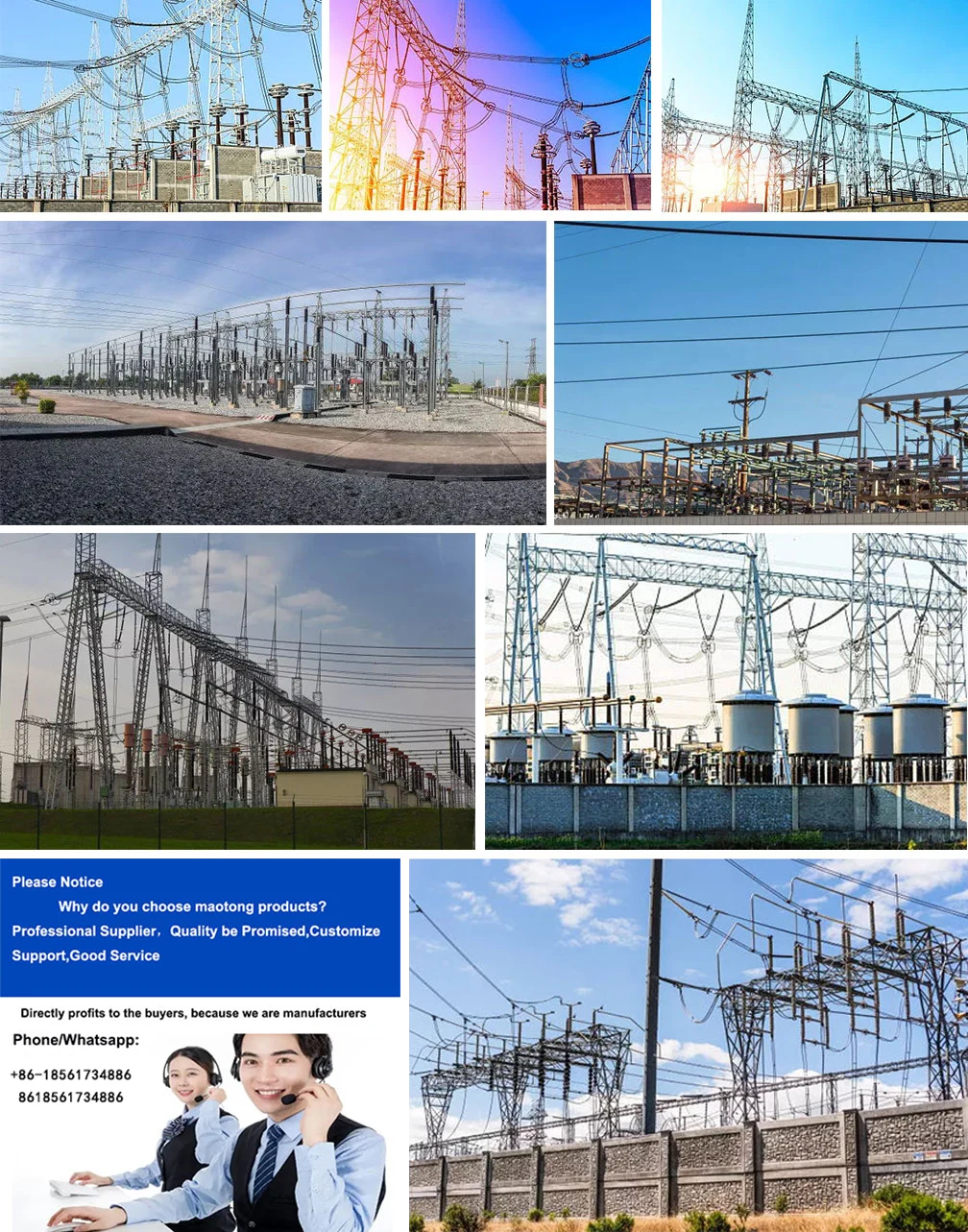

Transformer Electric Transmission Substation Structure 220kv

အရည်အသွေးမြင့် Transformer Electric Transmission Substation Structure 220kv ကို တရုတ်ထုတ်လုပ်သူ Mao Tong မှ ကမ်းလှမ်းသည်။ အရည်အသွေးမြင့် Transformer Electric Transmission Substation Structure 220kv ကို စျေးနှုန်းချိုသာစွာဖြင့် တိုက်ရိုက်ဝယ်ယူလိုက်ပါ။ Maotong® ပရော်ဖက်ရှင်နယ် သွယ်တန်းထားသော လျှပ်စစ်ဓာတ်အားခွဲရုံ၊ ဓာတ်အားခွဲရုံများ၏ အမျိုးအစားခွဲခြားမှုနှင့် လက္ခဏာရပ်များကို အတိုချုံးဖော်ပြထားပါသည်။ ဓာတ်အားလိုင်းနှင့်ပတ်သက်လာလျှင် ဓာတ်အားခွဲရုံများမရှိဘဲ သင်လုပ်ဆောင်၍မရပါ။ ဓာတ်အားခွဲရုံသည် ဗို့အားပြောင်းလဲခြင်း၊ ဓာတ်အားလဲလှယ်ခြင်းနှင့် လျှပ်စစ်စွမ်းအင်စုဆောင်းခြင်းနှင့် ဖြန့်ဖြူးခြင်းတို့အတွက် ဓာတ်အားကွန်ရက်ရှိ လိုင်းများလမ်းဆုံတွင် စက်ရုံတစ်ခုဖြစ်သည်။


ဓာတ်အားခွဲရုံ၏ အသွင်အပြင်အရ ခွဲရုံကို ယေဘုယျအားဖြင့် ပြင်ပဓာတ်အားခွဲရုံ၊ မိုးလုံလေလုံဓာတ်အားခွဲရုံနှင့် မြေအောက်ဓာတ်အားခွဲရုံဟူ၍ ခွဲခြားနိုင်သည်။ အိမ်တွင်းဓာတ်အားခွဲရုံများကို ပင်မထရန်စဖော်မာများနှင့် ပင်မဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများ၏ အပြင်အဆင်အရ မိုးလုံလေလုံဓာတ်အားခွဲရုံများနှင့် အိမ်တွင်းဓာတ်အားခွဲရုံများအဖြစ် ပိုင်းခြားထားသည်။ ပြင်ပဓာတ်အားခွဲရုံ၊ ပင်မထရန်စဖော်မာနှင့် ပင်မဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများကို အပြင်ဘက်တွင် စီစဉ်ပေးထားသည်။

ဤအစီအစဉ်သည် ဧရိယာကျယ်ဝန်းပြီး လျှပ်စစ်ပစ္စည်းများနှင့် အဆောက်အဦများသည် လည်ပတ်ရန်၊ ပြုပြင်ထိန်းသိမ်းမှုနှင့် ပြုပြင်မွမ်းမံမှုအတွက် အဆင်ပြေသည့် လျှပ်စစ်ဘေးကင်းရေးအကွာအဝေး၊ မီးအကွာအဝေးစသည်ဖြင့် အကွာအဝေးအမျိုးအစားအမျိုးမျိုး၏လိုအပ်ချက်များကို အပြည့်အဝဖြည့်ဆည်းပေးနိုင်သည်။ ဆင်ခြေဖုံး သို့မဟုတ် ကျေးလက်ဒေသများတွင် ဆောက်လုပ်ရန် သင့်လျော်သည်။

မိုးလုံလေလုံဓာတ်အားခွဲရုံတစ်ခုလုံး၊ ပင်မထရန်စဖော်မာနှင့် ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများအားလုံးကို မိုးလုံလေလုံတွင် စီစဉ်ပေးထားသည်။ ဤဓာတ်အားခွဲရုံအမျိုးအစားသည် စုစုပေါင်းကြမ်းပြင်ဧရိယာကို လျှော့ချပေးသော်လည်း အဆောက်အအုံ၏အတွင်းပိုင်းအပြင်အဆင်အတွက် လိုအပ်ချက်ပိုများသည်။ ၎င်းသည် ကျစ်လစ်သော၊ ကြီးမားသောအမြင့်ခြားနားချက်နှင့် ခြားနားသော အထပ်အမြင့်၏ သွင်ပြင်လက္ခဏာများ ရှိပြီး ပတ်ဝန်းကျင်ရှုခင်း၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းရန် လွယ်ကူသည်။ မြို့ပြလူနေထူထပ်သောနေရာများ သို့မဟုတ် ကမ်းရိုးတန်းဒေသများ၊ ဆားကန်များ၊ ဓာတုဗေဒစက်ရုံများနှင့် လေထုညစ်ညမ်းမှုမြင့်မားသော အခြားနေရာများအတွက် သင့်လျော်သည်။

မိုးလုံလေလုံဓာတ်အားခွဲရုံတစ်ဝက်၊ ပြင်ပရှိ ပင်မထရန်စဖော်မာ သို့မဟုတ် ပင်မဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းကိရိယာများအပြင်အဆင်၊ မိုးလုံလေလုံဘူတာရုံများသည် ဧရိယာကို သက်သာစေရန်၊ ပတ်ဝန်းကျင်နှင့် လှပသောသဟဇာတဖြစ်မှု၊ စက်လည်ပတ်မှုအခြေအနေနှင့် ပြင်ပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံများ၏ အားသာချက်များ၊ စီးပွားရေးသည် အတော်အတန် ဖွံ့ဖြိုးပြီး မြို့ငယ်များ ဖြစ်သလို သဘာဝပတ်ဝန်းကျင်ကို အပြည့်အဝ ထည့်သွင်းစဉ်းစားရန် လိုအပ်ပြီး ဒေသတွင်း တည်ဆောက်မှု၏ စီးပွားရေးနှင့် နည်းပညာဆိုင်ရာ အညွှန်းကိန်းများ ပေါင်းစပ်ညှိနှိုင်းမှုလည်း လိုအပ်ပါသည်။



မြေအောက်ဓာတ်အားခွဲရုံများကို အပြည့်အဝ မြေအောက်ဓာတ်အားခွဲရုံများနှင့် မြေအောက်ဓာတ်အားခွဲရုံများအဖြစ် ပိုင်းခြားထားသည်။ မြေအောက်ဓာတ်အားခွဲရုံတစ်ခုလုံး၏ ပင်မအဆောက်အအုံကို မြေအောက်တည်ဆောက်ထားပြီး ပင်မထရန်စဖော်မာနှင့် အခြားပင်မလျှပ်စစ်ပစ္စည်းများကို မြေအောက်အဆောက်အအုံတွင် တပ်ဆင်ထားသည်။

ဓာတ်အားခွဲရုံအပေါက်များနှင့် စက်ကိရိယာများ၊ ဝန်ထမ်းဝင်ပေါက်များနှင့် ထွက်ပေါက်များကဲ့သို့သော အဆောက်အဦအနည်းစုကို မြေပြင်ပေါ်တွင် တည်ဆောက်ထားပြီး မြေပြင်ပေါ်တွင် စီစဉ်နိုင်သည့် ပင်မထရန်စဖော်မာကြီး၏ အအေးပေးစက်နှင့် ပင်မထိန်းချုပ်ခန်းတို့ကို တည်ဆောက်ထားသည်။ မြေအောက်ဓာတ်အားခွဲရုံများသည် အဓိကအားဖြင့် မြေအောက်အဆောက်အအုံများဖြစ်ပြီး ပင်မထရန်စဖော်မာများ သို့မဟုတ် အခြားပင်မလျှပ်စစ်ပစ္စည်းများကို မြေအောက်အဆောက်အအုံများတွင် တစ်စိတ်တစ်ပိုင်း တပ်ဆင်ထားသည်။ မြေအောက်ဓာတ်အားခွဲရုံသည် လူနေထူထပ်ပြီး လူနေထူထပ်သောနေရာများတွင် ဆောက်လုပ်ရန် သင့်လျော်သည်။

ဓာတ်အားခွဲရုံ၏ အခြေအနေနှင့် လုပ်ငန်းဆောင်တာအရ ဓာတ်အားခွဲရုံအား ယေဘုယျအားဖြင့် အချက်အချာကျသော ဓာတ်အားခွဲရုံ၊ ဒေသဆိုင်ရာ အရေးကြီးသော ဓာတ်အားခွဲရုံနှင့် အထွေထွေ ဓာတ်အားခွဲရုံဟူ၍ ခွဲခြားနိုင်သည်။

အချက်အချာကျသော ဓာတ်အားခွဲရုံသည် ဓာတ်အားစနစ်၏ ဆုံမှတ်နေရာတွင် တည်ရှိသည်။ ဗို့အားမြင့်ဘက်ခြမ်း၏ဗို့အားမှာ ယေဘုယျအားဖြင့် 500 (750) kV ဖြစ်ပြီး၊ ဗို့အားအလတ်နှင့် အနိမ့်ဘက်ခြမ်း၏ဗို့အားမှာ ယေဘုယျအားဖြင့် 220kV (330kV) နှင့် 35kV ဖြစ်သည်။ အချက်အချာကျသော ဓာတ်အားခွဲရုံ၏ ဗို့အားမြင့်ဘေးသည် ဒေသဆိုင်ရာ မဟာဓာတ်အားလိုင်းနှင့် ချိတ်ဆက်ထားပြီး ကြီးမားသော ဓာတ်အားရင်းမြစ်များစွာနှင့် ချိတ်ဆက်ထားပြီး ဗို့အားမြင့်ဘက်ခြမ်းတွင် ဓာတ်အားပို့လွှတ်မှု ပမာဏများစွာ ရှိနေပါသည်။

ဓာတ်အားခွဲရုံတွင် ဒေသတွင်းဓာတ်အားလိုင်းမှ ဓာတ်အားကို ဒေါင်းလုဒ်လုပ်ပြီး ဒေသအတွင်းရှိ အရေးကြီးသော ဓာတ်အားခွဲရုံများသို့ ဓာတ်အား ပေးဆောင်သည့် ကြီးမားသော စွမ်းရည်မြှင့် ထရန်စဖော်မာများ တပ်ဆင်ထားသည်။ ဤဓာတ်အားခွဲရုံ၏ ဝန်ခြမ်းသည် ဒေသဆိုင်ရာ မဟာဓာတ်အားလိုင်း၏ အဓိက ဓာတ်အားအချက်ဖြစ်သည်။ ဓာတ်အားပြတ်တောက်ပြီးနောက် ဘူတာရုံတစ်ခုလုံး၏ ဓာတ်အားစနစ်အား တည်ငြိမ်စွာ ပျက်စီးစေမည်ဖြစ်ပြီး မဟာဓာတ်အားလိုင်းပြိုကျကာ ဓာတ်အားပြတ်တောက်မှု ဧရိယာအများအပြား ဖြစ်ပေါ်ခဲ့သည်။

ဒေသဆိုင်ရာ အရေးကြီးသော ဓာတ်အားခွဲရုံများသည် ဒေသဆိုင်ရာကွန်ရက်၏ ဆုံမှတ်နေရာတွင် တည်ရှိပါသည်။ ဗို့အားမြင့်ဘက်ခြမ်း၏ဗို့အားမှာ ယေဘူယျအားဖြင့် 220 (330) kV ဖြစ်ပြီး၊ ဗို့အားအလတ်နှင့် အနိမ့်ဘက်ခြမ်း၏ဗို့အားမှာ ယေဘုယျအားဖြင့် 110kV နှင့် 35kV သို့မဟုတ် 10kV ဖြစ်သည်။ ဤဓာတ်အားခွဲရုံအမျိုးအစားသည် အဓိကအားဖြင့် ဒေသဆိုင်ရာ မဟာဓာတ်အားလိုင်းမှ ဓာတ်အားကို ဒေါင်းလုဒ်လုပ်ပြီး ဒေသဆိုင်ရာ ဖြန့်ဖြူးရေးကွန်ရက်သို့ သို့မဟုတ် သုံးစွဲသူများထံ တိုက်ရိုက်ဓာတ်အား ပေးဆောင်ပါသည်။ ဘူတာရုံတစ်ခုလုံး ဓာတ်အားပြတ်တောက်ပြီးပါက ဒေသတွင်း မဟာဓာတ်အားလိုင်း ပြိုကျပြီး ဒေသတစ်ခုလုံး၏ ဓာတ်အားရရှိမှုကို ထိခိုက်စေနိုင်သည်။

ဤဓာတ်အားခွဲရုံအမျိုးအစားသည် မတူညီသောဒေသများရှိ ဓာတ်အားလိုင်းတည်ဆောက်မှုများကြောင့် ပင်မလျှပ်စစ်ဝါယာကြိုးများအတွက် ကွဲပြားခြားနားသောလိုအပ်ချက်များရှိသည်။ ဥပမာအားဖြင့်၊ ဒေသဆိုင်ရာ မဟာဓာတ်အားလိုင်းဖွဲ့စည်းပုံ အားကောင်းပြီး N-1 (သို့မဟုတ် N-2) ဖွဲ့စည်းမှုပုံစံကို အကောင်အထည်ဖော်သည့်အခါ၊ ဓာတ်အားခွဲရုံ၏ လျှပ်စစ်ပင်မဝါယာကြိုးများ၏ ယုံကြည်စိတ်ချရမှုအတွက် လိုအပ်ချက်မှာ အတော်လေး လျော့ကျသွားပါသည်။

အထွေထွေဓာတ်အားခွဲရုံသည် terminal ဓာတ်အားခွဲရုံဟုလည်းလူသိများသောခရိုင်ကွန်ရက်တစ်ခု၏အဆုံးတွင်တည်ရှိသည်။ မြင့်မားသောဗို့အားဘေးထွက်ဗို့အားမှာ အများအားဖြင့် 110kV ဖြစ်သော်လည်း 220kV နှင့် ဗို့အားအလယ်နှင့် အနိမ့်ဘက်ခြမ်းဗို့အားမှာ ယေဘုယျအားဖြင့် 35kV နှင့် 10kV ဖြစ်သည်။ High voltage side 110kV သို့မဟုတ် 220kV မှ 35kV သို့မဟုတ် 10kV သို့ တိုက်ရိုက်ဆင်းပါသည်။ အနီးနားရှိ သုံးစွဲသူများ သို့မဟုတ် စီးပွားရေးလုပ်ငန်းများမှ တစ်ဆင့်ဆင်းပါဝါထောက်ပံ့မှုကို အသုံးပြုပါသည်။ ဘူတာရုံတစ်ခုလုံး၏ ဓာတ်အားပြတ်တောက်ပြီးနောက်၊ အနီးနားရှိ သုံးစွဲသူများနှင့် လုပ်ငန်းများကိုသာ ထိခိုက်နိုင်ပြီး သက်ရောက်မှုအတိုင်းအတာမှာ သေးငယ်သည်။
